«Сэкономили на фундаменте — за зиму консольная балка ушла вперёд на 4 см, рельс выгнуло, привод заклинило в первую же оттепель».
Откатные ворота держатся на фундаменте, который вы не видите. Если он сделан не по правилам — вся конструкция отказывает в первый сезон.

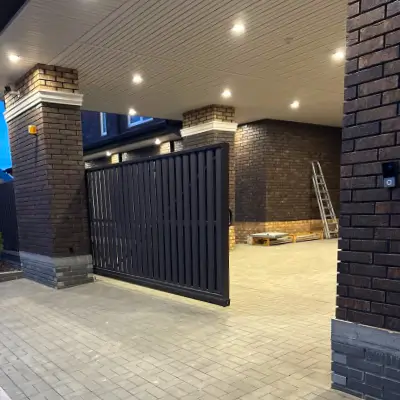

Откатные ворота — это инженерная конструкция, а не «купил полотно и поставил». Полотно весом 200–400 кг висит на консольных роликах и опирается на закладную балку в грунте. Если балка сделана без расчёта пучинистости — её выталкивает мерзлотой, и геометрия ворот плывёт. В КупитьЗабор.ру мы делаем откатные ворота под ключ: полотно, фундамент, привод, обвязка безопасности и подключение — одна смета, один договор, один акт приёмки.
Три механики откатных ворот
По способу движения полотна откатные ворота делятся на три типа:
- Консольные Выбор — полотно крепится на консольную балку, ролики движутся по ней, само полотно не касается земли. Снег и лёд под створкой не мешают ходу. Это наш стандарт для частных домов в Ленинградской области.
- Рельсовые — ролики движутся по нижней направляющей рельсе, вмурованной в фундамент. Старая схема, дешевле, но рельса засыпается снегом и забивается грязью — приходится чистить вручную перед каждым открытием.
- Подвесные — ролики движутся по верхней балке-консоли над проёмом. Применяются в промышленных воротах с тяжёлым полотном и широким проездом. Для частного дома избыточно.
Как устроены консольные откатные ворота
Полотно состоит из несущей рамы из профильной трубы 60×40 мм со стенкой 2 мм, нижней направляющей балки (швеллер 8 или 10), внутренних лаг 40×20 мм и обшивки. Сверху и снизу полотна — направляющие роликовые опоры, по которым полотно ездит. Снаружи это выглядит как «обычные ворота, только сдвигаются вбок» — но 70% работы при монтаже скрыто в земле.
Откатные ворота консольного типа — это «висящая» конструкция: вся масса полотна держится на двух роликовых тележках, прикрученных к закладной балке. На стороне отката полотно ничем не подпирается. Это и преимущество (не нужны столбы вдоль зоны отката), и инженерный вызов: фундамент должен держать рычаг.
Фундамент-балка: главное, на чём не экономят
Фундамент откатных ворот — это бетонная балка длиной примерно равной половине ширины полотна (для проезда 4 м — балка ~2,2 м), с заложенным в неё швеллером и арматурой. Глубина закладки — ниже точки промерзания грунта плюс 20 см. В Ленинградской области это означает 1,5–2,2 м.
- Швеллер закладной — №16 или №18 (марка зависит от веса полотна)
- Армирование — четыре прутка диаметром 12 мм, продольно
- Бетон — марка М300, заливается единым массивом, без «холодных» швов
- Гофрорукав с кабелем — закладывается на этапе бетонирования
- Срок твердения — 3 суток до монтажа полотна
Почему нельзя «полегче»
На пучинистых грунтах Ленинградской области мелкозаглублённый фундамент (50–80 см) ведёт за 1–2 зимы: мерзлота выталкивает балку, рельс отклоняется от горизонтали, ролики выходят из зацепления. Замена балки = демонтаж ворот + переделка фундамента + новый бетон. По цене — больше, чем правильный фундамент сразу.
Цены откатных ворот под ключ
| Размер проезда | Обшивка | Цена под ключ от |
|---|---|---|
| 3,0 × 2,0 м | Профнастил | от 75 000 руб |
| 4,0 × 2,0 м | Профнастил Хит | от 95 000 руб |
| 4,0 × 2,0 м | Евроштакетник | от 105 000 руб |
| 4,0 × 2,0 м | Жалюзи | от 130 000 руб |
| 5,0 × 2,0 м | Профнастил | от 115 000 руб |
| 6,0 × 2,0 м | Профнастил (усиленный каркас) | от 145 000 руб |
В цену под ключ входят полотно, фундамент-балка, привод DoorHan SL-800 (для 3–4 м) или Sliding-1300 (для 5–6 м), два пульта, фотоэлементы, сигнальная лампа, козырёк над приводом, монтаж и подключение к 220 В.
Какие приводы мы устанавливаем
Подбор привода ведётся по массе полотна с обязательным двух- трёхкратным запасом. Створка 400 кг → привод на 800–1000 кг. Запас компенсирует обледенение, снеговую нагрузку и сезонные деформации металла.
| Модель | Макс. вес | Питание | Особенности |
|---|---|---|---|
| DoorHan Sliding-1300 Выбор | 1300 кг | 230 В | Масляная ванна, магнитные концевики, до −40 °C, сервис по РФ |
| DoorHan SL-800 | 500 кг | 230 В | Бытовой класс для ворот до 4 м, гарантия 2 года |
| Nice Robus 600 KIT | 600 кг | 24 В | BlueBUS, тихий мотор, поддержка резервного АКБ |
| CAME BK-1200 KIT | 1200 кг | 230 В | Энкодер, плавное торможение, масляная ванна |
| BFT Deimos Ultra BT A600 Премиум | 600 кг | 24 В | D-Track, U-Link, дисплей, скорость до 12 м/мин |
| Alutech RTO-500 | 500 кг | 230 В | IP54, белорусская сборка, ресурс выше среднего |
| AN-Motors ASL-1000 | 1000 кг | 230 В | Бюджетный аналог Sliding-1000, гарантия 2 года |
| Comunello Abacus 500 | 500 кг | 230 В | Компактный корпус, плавный пуск/стоп |
| R-TECH SL1000 | 1000 кг | 230 В | Бюджетный, базовая надёжность, для дачи с редким использованием |
Питание 24 В или 230 В
Два класса приводов отличаются не только напряжением двигателя — это разные подходы к работе ворот.
Мягкий пуск и торможение — створка не «дёргается».
Тише в работе на 5–7 дБ относительно 230 В.
Главное — поддержка резервного АКБ: при отключении электричества работают 12–24 часа автономно.
Подходит для коттеджа, где света нет регулярно.
Простая электрика, работает на сетевом напряжении напрямую.
Дешевле комплект на 8–15 тыс. руб.
Жёсткий старт и стоп — створка трогается резко.
Без аварийного резерва: при отключении света — только ручная разблокировка.
Зубчатая рейка: длина и материал
Рейка фиксируется к нижней балке полотна, передаёт движение от шестерни привода к створке. Это расходник, который влияет на ресурс всей системы.
- Модуль рейки — М4. Стандарт для бытовых приводов. Совместима со всеми приводами из нашего каталога.
- Материал — сталь оцинкованная. Не пластик. Пластиковые рейки изнашиваются за 2–3 сезона при морозе, у нас в смете их нет.
- Длина — ширина проёма + 1–1,5 м. Запас нужен, чтобы шестерня привода не сходила с рейки в крайних положениях.
- Зазор шестерня/рейка — 1–2 мм. Меньше — клинит, больше — проскакивает на «реверс».
Совет инженера
Для климата с устойчивыми морозами ниже −40 °C к приводу серии Sliding ставим штатный обогреватель блока DoorHan HEATER — он расширяет рабочий диапазон до −55…+55 °C. Доплата 4–8 тыс. руб, окупается тем, что не нужно вызывать сервис в январе.
Чем обшить полотно
- Профнастил — самый частый и бюджетный вариант. Около 30 цветов RAL.
- Евроштакетник — продуваемое полотно, ниже парусность, важно при длине створки от 5 м.
- Забор-жалюзи — премиум, закрывает обзор и пропускает воздух.
- Забор «Ранчо» — горизонтальные планки, лофт-стиль.
Что входит в монтаж под ключ
- Замер и проект — инженер приедет в течение суток, бесплатно
- Земляные работы — траншея под балку, разметка по уровню
- Закладная балка — швеллер с приваренной арматурой, гофрорукав под кабель
- Бетонирование — М300, армирование, единый массив
- Изготовление полотна — рама из профильной трубы 60×40×2 мм, лаги 40×20
- Монтаж полотна — после твердения бетона (3 суток), установка роликов и улавливателей
- Привод — заводская комплектация с пломбой, монтаж на закладную площадку
- Зубчатая рейка М4 — крепится к нижней балке полотна, выставляется по зазору 1–2 мм
- Концевые выключатели — магниты крепятся на рейку, настройка по светодиодам блока
- Козырёк над приводом — защита платы управления от осадков
- Фотоэлементы и сигнальная лампа — по умолчанию, не опция
- Подключение к 220 В — если точка есть в радиусе 1,5 м от ворот
- Программирование пультов — 2 пульта в комплекте
- Договор, гарантия, акт приёмки
Гарантия
До 25 лет на сквозную коррозию металла полотна (продукция собственного производства), до 3 лет на монтажные работы. Гарантия производителя на привод — 2 года (DoorHan, AN-Motors, Alutech, R-TECH), 3 года (Came, Nice), 5 лет (BFT, FAAC).
Зимняя эксплуатация в Ленинградской области
- Снег вдоль балки сметается щёткой. Снегоочистители-«гребёнки» не нужны — достаточно регулярной уборки.
- Зубчатая рейка может покрыться льдом — перед первым запуском за день очищаем скребком. Запускать привод с замёрзшей рейкой нельзя.
- Соль и пескосмесь — категорически нельзя. Хлориды разъедают анкеры и краску на закладной балке.
- Ролики — раз в год силиконовая морозостойкая смазка в подшипники.
- Подогрев привода — при морозах ниже −40 °C. Ставим DoorHan HEATER в блок управления.
Клиент в коттеджном посёлке поставил откатные ворота с «бригадой из объявлений» — фундамент 70 см, бетон без армирования, привод китайский. Первая зима прошла нормально, во вторую при −32 °C балку выдавило вперёд на 4 см. Геометрия ушла, рельс выгнуло, ролики выскочили. Демонтаж, переделка фундамента, новое полотно. Итог — расходы выше, чем поставить «дороже, но один раз» изначально. Мы переделали в Ленинградской области — пятая зима, никаких смещений.
Когда откатные ворота не подходят
- Нет места для отката. Откат равен ширине проезда плюс 30–50 см. Если за столбом сразу постройка — откатные не вариант.
- Очень широкий проезд (от 7 м). Полотно становится тяжёлым (>500 кг), нужна усиленная балка и привод 1300+.
- Рельеф с уклоном. Нижняя направляющая должна быть строго горизонтальна. На участках с уклоном >2% требуется выравнивание площадки.
Готовы начать с замера? Инженер приедет, измерит проезд, посмотрит грунт и точку 220 В, обсудит обшивку и привод. Замер бесплатный, в день обращения или на следующий.
